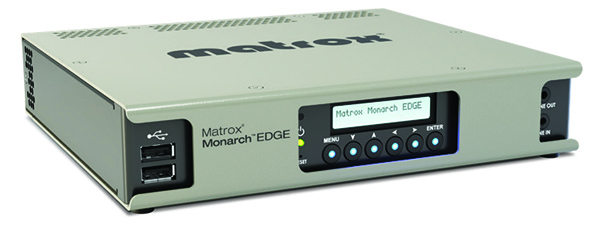

Matrox Monarch EDGE

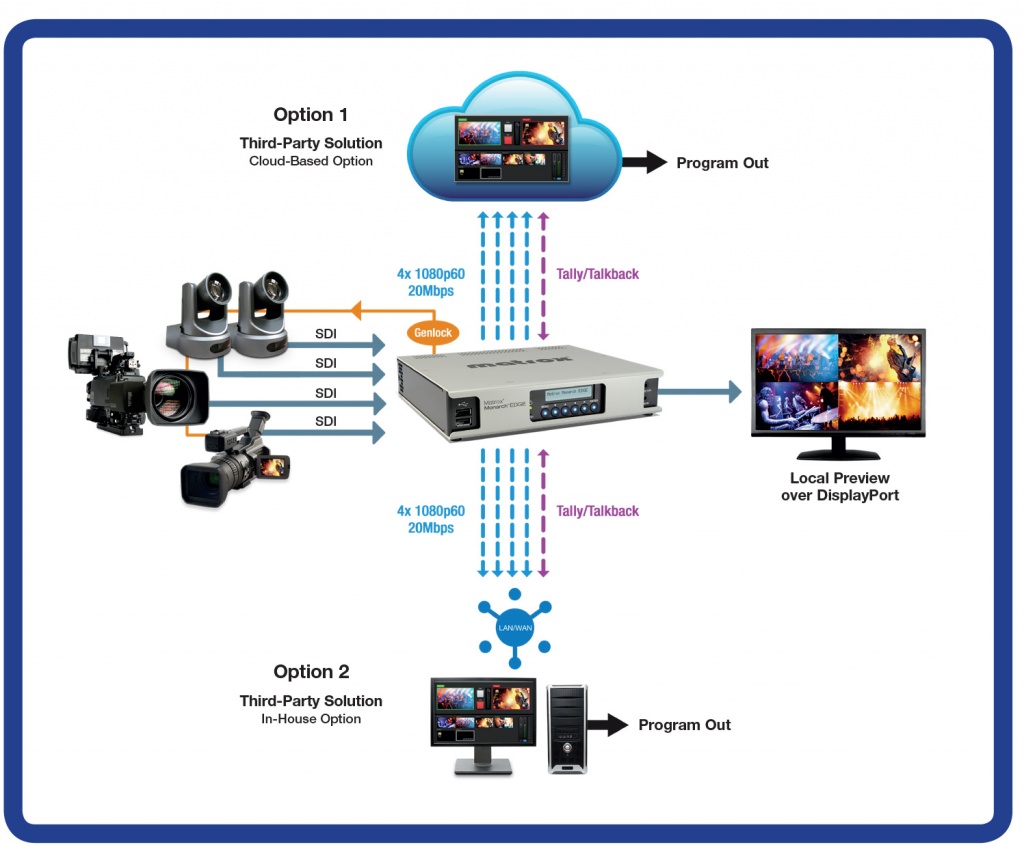

Компактный и надежный многоканальный широковещательный кодировщик H.264 позволяет проводить мероприятия с многомерной съемкой в режиме реального времени. Он синхронизирует и надежно доставляет данные с удаленных камер в главную диспетчерскую или облачную среду для производства видеоконтента с низкой задержкой - 50 мс. Программы, предназначенные для доставки через Интернет или через OTT, могут быть закодированы в 8-битной версии кодера 4:2:0, в то время как 10-битная версия кодера Monarch EDGE с поддержкой 4:2:2 идеально подходит для производства продукции вещательного качества.


Monarch EDGE может кодировать до четырех каналов камер из источников HD или 3G-SDI. Когда требуется дистанционная трансляция в студию для производства видео 4K, Monarch EDGE может принимать либо сигналы 4K через 12G-SDI, либо четыре сигнала 3G-SDI для доставки потока 4K. Если качество является высоким приоритетом, то потоки видео могут доставляться с битрейтом 150 Мбит/с. Каждый входной сигнал можно транслировать с разрешением до 1080p60, используя профиль кодирования H.264 High 4:2:2. Кроме того, несколько процессов могут быть выполнены на каждом входе мощными механизмами масштабирования и деинтерлейсинга. Это позволяет передавать каждый вход с несколькими разрешениями и битрейтом одновременно, что полезно для удаленного мониторинга.

Все каналы, закодированные Monarch EDGE, будут привязаны к одному такту, а сгенерированные потоки будут иметь временные метки, чтобы позволить декодеру перераспределить потоки на выходе. Для получения наилучших результатов с камер, вещающий кодировщик и камеры, должны быть синхронизированы, чтобы обеспечить захват каждого кадра по фазе. Monarch EDGE предлагает выходной разъем genlock с сигналом, который может распространяться для синхронизации камер.
Пользователям Monarch EDGE доступно множество потоковых протоколов. В закрытых сетях могут быть выбраны для доставки потоки MPEG-2 TS или RTSP, а для облачных пунктов назначения может быть более подходящим RTMP или SRT.


Monarch EDGE предоставляет сигналы и каналы обратной связи (Tally и Talkback) для облегчения двунаправленной связи между операторами камер на месте и персоналом в студии.
Monarch EDGE предлагает гибкое, ориентированное на будущее соединение с сетевыми соединениями 3G, 12G SDI и ST 2110 через 25 GbE.
Monarch Edge позволяет осуществлять одновременный предварительный просмотр до четырех входных каналов на одном мониторе рабочего стола через интерфейс DP.
ЖК-экран на передней панели устройства позволяет пользователю быстро получить доступ к его состоянию и настройкам конфигурации.
Компактный дизайн Monarch EDGE позволяет устанавливать его в комплекте со вторым модулем Monarch EDGE в стойке 1RU.

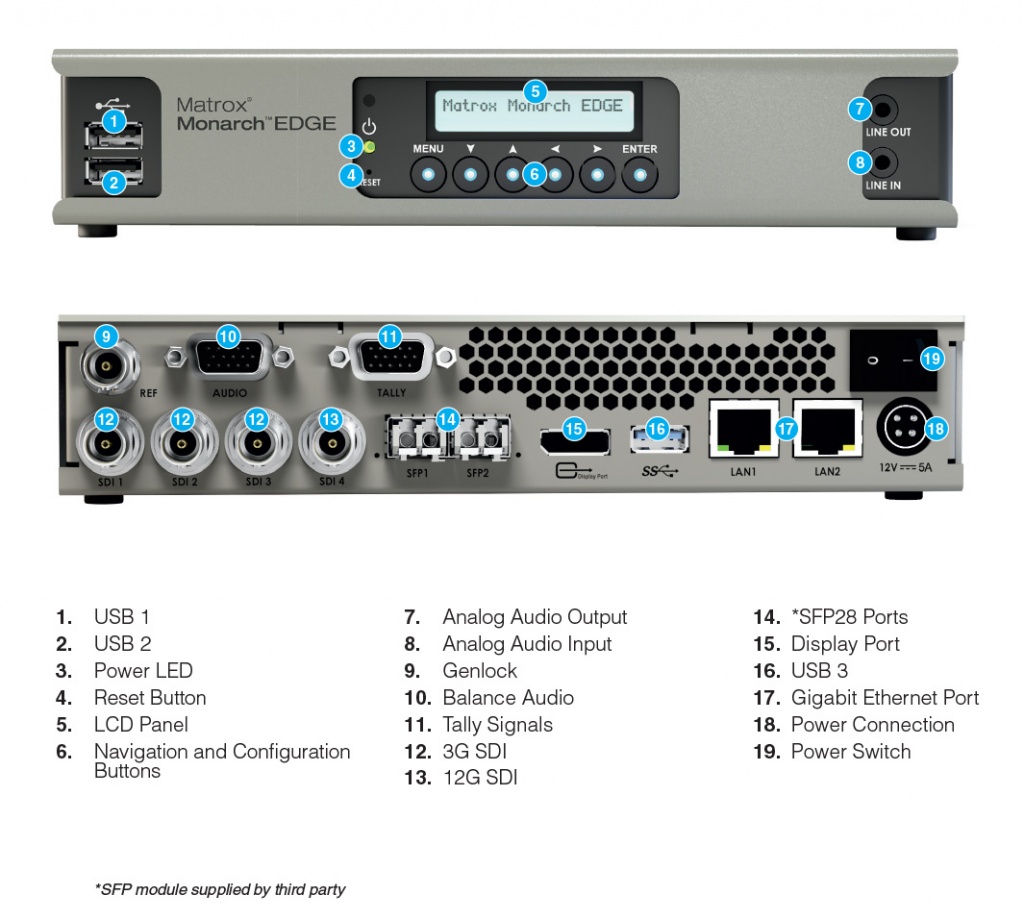

Интерфейсы Matrox Monarch EDGE



Технические характеристики Matrox Monarch EDGE


Cвязь

Входные соединения

• 1 вход 12G SDI (ST 2082)
• 3
входа 3G SDI  (ST 425)

• Поддержка UHD с использованием 4 входов SDI (SMPTE ST 425-5 - квадратное деление)
• 2x SFP 28 сетевых портов (до 25 Гбит/с)
• Захватывает до четырех независимых видеопотоков   3 Гбит/с или один поток 12 Гбит/с (4Kp60), инкапсулированный в SMPTE ST 2110-10, -20 и               -21.

Решения

2160p при 50, 59,94, 60 к/с,
1080p при 25, 29,97, 30, 50, 59,94, 60 к/с,
1080i при 25, 29,97, 30  к/с,
720p при 50, 59,94, 60  к/с

Конфигурируемый генлок

Двухуровневый выход Genlock

Цифровое аудио

Поддержка 8x каналов встроенного звука на вход SDI.

Аналоговый звук

2 канала симметричного аналогового аудиовхода через разъем XLR
2 канала симметричного аналогового аудиовыхода через разъем XLR
1 канал несбалансированного стереофонического аудиовыхода через разъем 1/8 ”TRS

Аудио обработка

Встроенные или аналоговые аудиоканалы могут быть сжаты как стереопара или обработаны как PCM (несжатый звук)
Поддержка многоканального звука в виде отдельных аудиопар

компрессия

Кодеки

Видео: H.264 / MPEG-4, часть 10 (AVC)
Аудио: AAC-HE и AAC-LC

Битрейт на поток

Видео: до 150 Мбит/с (IBP), 500 Мбит/с (I кадр)
Аудио: от 32 до 256 Кбит/с

Задержка

Задержка кодирования составляет всего 50 мс (передача по сети и операция декодирования не включены в значение)

Примеры плотности кодирования / рабочего процесса

Один (1) 3840 x 2160p при 60 кадрах в секунду (кодируется как 4:2:0 или 4:2:2) плюс один поток прокси 1080p (4:2:0 8 бит)
ИЛИ
Четыре (4) 1920 x 1080 при 60 кадрах в секунду (закодированный как 4:2:0 или 4:2:2) плюс четыре потока прокси 720p30 (4:2:0)
Существует несколько дополнительных профилей кодирования, которые могут быть сгенерированы для каждого входа.

VANC вспомогательная обработка данных (SDI и IP)

Скрытые субтитры (CC), встроенные в обработку VANC как CEA-608/708
Вертикальный интервал временного кода (RP-188)
HDR и метаданные колориметрии

Tally световой выход

8x сигнальных сигналов (посылаемых на камеры)
Порты Tally доступны через 15-контактный разъем D-SUB

Потоковые протоколы

MPEG-2 TS по UDP
RTP / RTSP
Собственный RTP (одноадресная или многоадресная)
SRT
RTMP

сеть

2x RJ45, 100 / 1000BASE-T Ethernet
2x MSA SFP28 с поддержкой модулей 10 GbE и 25 GbE

Контроль и управление

Доступ

Монарх EDGE Control Hub выделенное приложение Windows®
RESTful HTTP API

Физический доступ

Кнопки и экран на устройстве для основных операций настройки и мониторинга

Мониторинг выхода

DisplayPort

Физическое и силовое

Размеры изделия (длина х ширина х высота)

21,7x18,9x4,3 см

Вес товаров

1,66 кг

Условия эксплуатации

От 0 до 40 °C, относительная влажность от 20 до 80% (без конденсации)

Потребляемая мощность

45 Вт [в среднем]

Источник питания









• Сетевое напряжение: 100-240 В переменного тока

• Блок питания 12 В
• Частота: 50-60 Гц
• Вход: внешний адаптер переменного / постоянного тока - IEC320-C14
• Разъем питания DIN4
